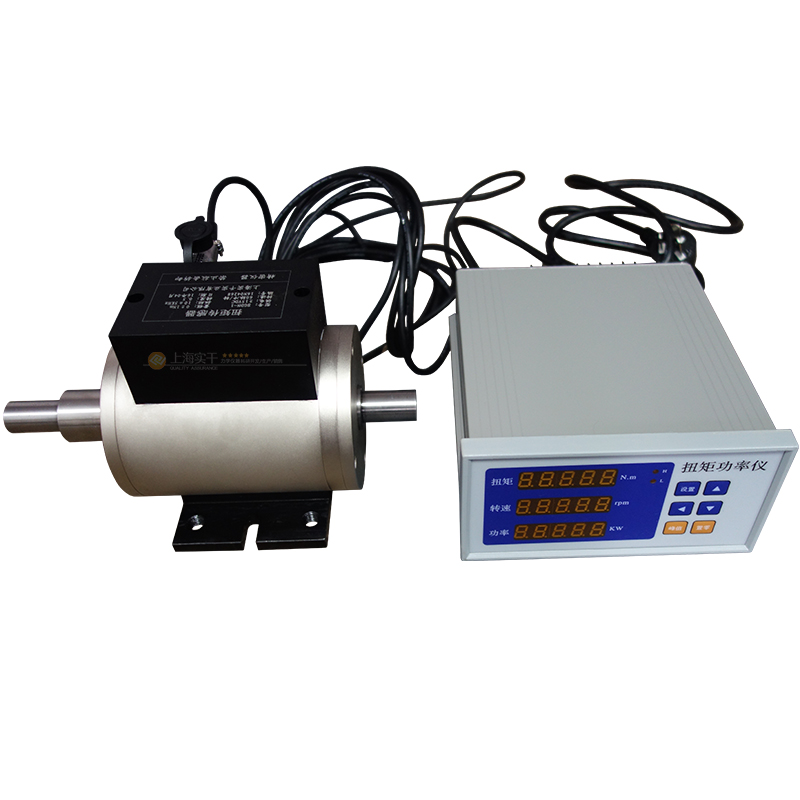

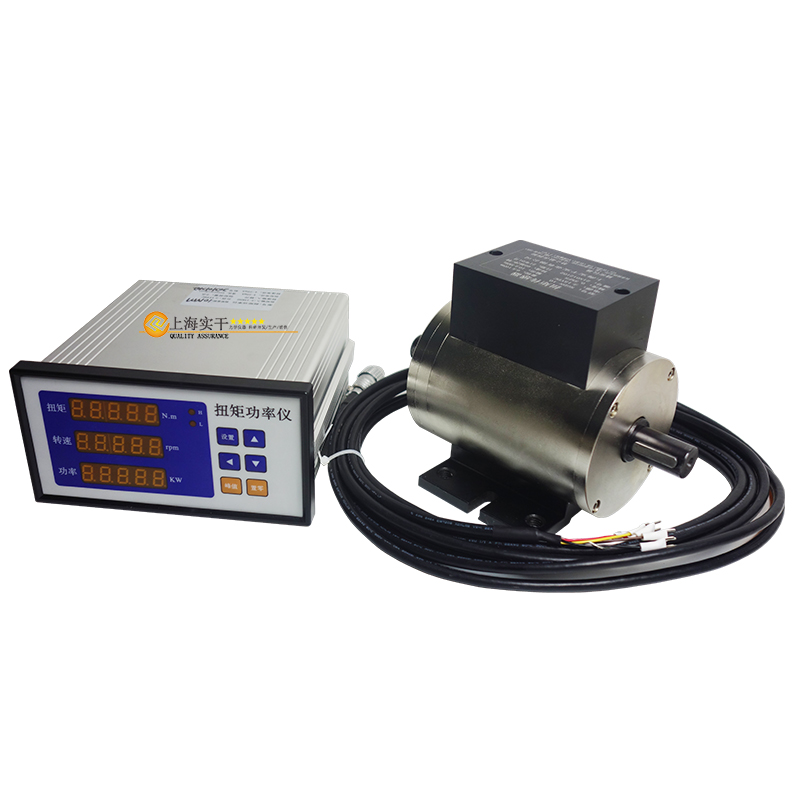

动态扭矩传感器规格型号





动态扭矩传感器特点：

1.信号输出波形方波幅度可选5V/12V。

2.通电即可进入工作状态，勿需预热过程。

3.检测精度高、稳定性好、抗干扰***。

4.可任意位置，任意方向安装。

5.不需反复调零即可连续测量***反扭矩。

6.能源及信号非接触传递，传递信号时与是否旋转，转速和转向无关。

7.可以传递禁止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。

8.传感器可脱离二次仪表,立使用，只要按需供电即可输出阻抗与扭矩成***比的等方波或脉冲波频率信号；或者电压、电流信号。

9.由于变压器感应供电，且没有集流环等磨损件，故可以高转速长期工作，***应用于电机、发电机、减速机、柴油机的扭矩监测。




可测试旋转工作机械需要的转矩、功率。如发电机、水泵、风扇、搅拌机等。可检测运动付摩擦转矩。如汽车传动球头与球头座、船舶尾轴与尾轴套、滚珠丝杠与螺母等。




动态扭矩传感器运输、安装、使用与操作： 设备在运输过程中严禁淋雨、倒置和冲击。设备运输安装使用过程中严禁吊、拉、压、撬、撞击传感器。设备应安装在干燥通风、无腐蚀气体存在的厂房中。设备安装***，要有可靠接地。设备主轴不能承受径向力，同轴度要求误差不超过0.05mm，使用有补偿间隙的柔性联轴节。设备专线供电，以防干扰。设备周围不得有强磁场干扰源。设备由***操作人员按照分类说明书设定仪表参数并操作，非***人员不得操作。设备出厂精度已经标定，非***人员不得调整标定精度的按键和旋钮，否则会造成精度偏差，需返回重新标定。

动态扭矩传感器基本原理

传感器扭矩数值的测量采用应变电测原理，当应变轴受扭力影响产生微小变形后，粘贴在应变轴上的应变计阻值发生相应变化，我们将具有相同应变特性的应变计组成测量电桥，应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图，由于采用了能源与信号的无接触耦合，解决了旋转状态下扭矩数值（转矩）的测量。

1、电源经过处理后送，经激励电源送到应变轴上；

2、由稳压电源变成稳定电压供给应变轴上各电子器件；

3、将应变轴的微小变形转换成电信号，经过压/频转换，变成与扭应变成***比的频率信号，通过调解电路整形后输出调频方波信号。

转速的测量：转速测量采用磁电码盘的方法进行测量，***磁电码盘均有60个齿，轴带动磁电码盘每旋转一周可产生60个脉冲，高速或中速采样时可以用测频的方法，低速采样时可以用测周期的方法测出准确的转速。本传感器精度可达±0.1%～±0.5%（F·S）。由于传感器输出为频率信号，所以无需AD转换即可直接送至计算机进行数据处理。

本传感器的测速方法采用内置测速，订货时用户需注明是否监测转速信号。
